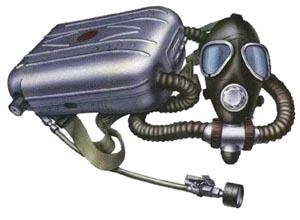

Противогаз КИП-5 - описание

extra_toc

Назначение противогаза КИП-5

Кислородный изолирующий противогаз КИП-5 служит для защиты органов дыхания и зрения человека от всех ОВ любых концентраций, а также для пребывания и работы в атмосфере, содержащей недостаточное количество кислорода.

Противогаз КИП-5 относится к категории регенеративных, т. е. выдыхаемый воздух не удаляется из аппарата наружу, а очи­щается в самом аппарате от углекислоты, обогащается кислородом из баллона и вновь поступает для дыхания. Продолжительность работы в аппарате 45—60 мин. при одном баллоне и 1,5—2 часа при замене на ходу.

II. УСТРОЙСТВО ОТДЕЛЬНЫХ УЗЛОВ И ДЕТАЛЕЙ АППАРАТА

КИП-5  состоит из следующих основных узлов и  де­талей:

1.Маска 1 служит для защиты лица от окружающей среды. Маска снабжена обтюратором, обеспечивающим герметичность ее прилегания к лицу.

2.Клапанная коробка 2 с гофрированными трубками содер­жит в себе клапаны вдоха и выдоха, служащие для распределения потока вдыхаемого и выдыхаемого воздуха и представляющие со­бой круглые слюдяные пластинки.

При вдохе в коробке создается разрежение, вслед­ствие чего клапан выдоха плотно прижимается к своему седлу, а клапан вдоха, преодолевая упругость пружины, отходит от своего седла и дает проход кислороду из дыхательного мешка к отводу.

При выдохе происходит обратное — клапан вдоха прижимает­ся к седлу, а клапан выдоха отходит и дает проход выдыхаемому воздуху по отводу в регенеративный патрон.

3.Дыхательный мешок является резервуаром для чистого кислорода, поступающего из баллона, и выдыхаемого воз­духа, поступающего из поглотительного патрона очищенным от углекислоты. Емкость мешка 5 л. В верхней части его имеются жесткие фланцы  для присоединения редуктора и гофриро­ванной трубки.

К нижнему фланцу крепится соединительная коробка. В ле­вую стенку дыхательного мешка вмонтировано гнездо  для из­быточного клапана.

4. Механизм постоянной подачи кислорода состоит из следующих частей:

а)Редуктор служит для понижения давления кислорода на пути из баллона в дыхательный мешок до 2,5—4 кг/см2, чем до­стигается постоянная подача кислорода в определенных, заранее установленных количествах.

Принцип действия редуктора основан на том, что в его каме­рах поддерживается все время одно и то же определенное давле­ние, не зависящее от давления кислорода в баллоне; благодаря этому через малое отверстие дозирующего штуцера проходит в дыхательный мешок постоянное количество кислорода в единицу времени.

б)Легочный автомат служит для автоматической подачи дополнительного количества кислорода в дыхательный ме­шок в тех случаях, когда потребление человеком кислорода возра­стает (например, при усиленной работе) и кислорода, подаваемого редуктором, не хватает.

Легочный автомат действует от усилия легких при вдохе. При возросшем потреблении кислорода запас последнего в дыхательном мешке быстро уменьшается и мешок при вдохе сжимается на­столько, что стенки его начинают давить на «перья» автомата; при этом подвижное перо  прижимается к непо­движному перу, упорный винт давит на шток  клапана, последний преодолевает упругость пружины, отходит от своего седла и открывает доступ кислороду в дыхательный мешок.

Кислород поступает при том в мешок в количестве   не менее 40 л/мин.

Автомат начинает работать, когда разрежение в мешке  дости­гает 25—35 мм вод. ст.

в)Байпасе служит для подачи добавочного количества кислорода в мешок непосредственно из баллона, минуя редуктор и легочный автомат в тех случаях, когда кислорода, по­даваемого последними, не хватает или когда механизмы отказыва­ют в работе. Байпасе приводится в действие нажимом на специ­альную кнопку.

г)малогабаритный   манометр служит для изме­рения давления в кислородном баллоне.

Краткое описание редуктора с постоянной подачей. При закрытом вентиле клапан находится в откры­том положении, так как пружина редуктора, отжимающая его от седла 8, значительно сильнее пружины, прижимающей его к седлу.

После открытия вентиля кислород свободно поступает   через открытый клапан в камеру редуктора и далее  через  специальное отверстие в корпусе редуктора поступает   в   дозирующий штуцер, находящийся в камере байпасса, из камеры байпасса кислород попадает в дыхательный мешок. Редуктор с постоянной подачей отрегулирован таким образом, что подача кислорода за время на­хождения прибора в рабочем положении автоматически поддержи­вается в пределах 1±0,1 лит/мин.

При усиленной работе в приборе недостаток кислорода   ком­пенсируется автоматической подачей легочного автомата.

Испытание прибора на герметичность следует производить при закрытом вентиле кислородного баллончика.

Ввидутого, чтоотдельныеприборымогутбытьнегерметичнызасчеткислородноговентиля, товособыхслучаяхиспытаниеприборанагерметичностьследуетпроизводитьсфибровойпрок­ладкой, расположенной (зажатой) междукорпусомредуктораикорпусомкислородноговентиля. Предохранительныйштуцер33 долженбытьпредварительновывернут.

5. Избыточныйклапанпредназначаетсядлявыпускалишнегокислородаиздыхательногомешкав   техслучаях, когдаприток кислорода из редуктора превышает потребность человека в нем.

Мешок от избытка раздувается, и контргайка клапана при­жимается к внутренней перегородке корпуса аппарата.

Когда давление в дыхательном' мешке достигает 20 —30 мм. вод. ст., стенки мешка с такой силой прижимают клапан к перего­родке корпуса, что пружина сжимается и подушка клапана вместе со штоком отходит от седла клапана, давая выход кис­лороду из мешка. Давление в последнем уменьшается, стенки его слабее прижимают контр-гайку к перегородке, и пружина возвра­щает клапан на место.

Во избежание попадания атмосферного воздуха в дыхатель­ный мешок избыточный клапан снабжен обратным слюдяным кла­паном 3, плотно прилегающим к своему седлу 1.

6. Нижняя соединительная коробка служит для сое­динения регенеративного патрона РП-8 с дыхательным мешком, улавливания влаги и охлаждения выдыхаемого воздуха.

7.Регенеративный патрон служит для очищения вы­дыхаемого воздуха от углекислоты. Продолжительность действия регенеративного патрона 2 часа. Перерыв в работе не влияет на защитную мощность химического поглотителя регенеративного патрона.

8.Кислородный баллон служит для хранения запаса кислорода, необходимого для дыхания. Кислород хранится в бал­лоне пгп давлением в 150 кг/см2. Баллон снабжен запорным вен­тилем.

9.Корпус аппарата служит для монтирования в нем всех частей аппарата и для защиты их от механических повреж­дений.

10.Инструментальная сумка служит для хранения инструмен­та и лицевой части.

III. ПРАВИЛА ПОЛЬЗОВАНИЯ АППАРАТОМ

К пользованию противогазом КИП-5 допускаются только те лица, которые хорошо изучили устройство аппарата и прошли ин­структаж по пользованию им.

ОСМОТР АППАРАТА ПЕРЕД ПОЛЬЗОВАНИЕМ

1.Проверить исправность маски и подготовить ее к надеванию

Маску растягивают, осматривают и убеждаются в отсутствии прорывов и проколов, а также в исправности очковых обойм стекол и пряжек.

Для предохранения очков от запотевания протирают стекла сухой тряпкой или бумагой от пыли, грязи и влаги и монтируют на обоймы кларшайбы. При отсутствии кларшайб стекла очков слегка смазывают специальным карандашом.

При пользовании маской зимой она может от холода потерять эластичность; в этом случае маску слегка разминают, обогревают руками и укладывают за борт шинели; точно так же разминают и обогревают руками гофрированные трубки.

2.Пригнать длину плечевого ремня  так,   чтобы удобно   было пользоваться аппаратом.

3.Осмотреть, достаточно ли плотно закреплены; регенератив­ный патрон, гофрированные трубки к клапанной коробке и регене­ративному патрону, дыхательный мешок к редуктору и баллон к ножке редуктора. Проверить наличие уплотнительных прокладок в указанных местах.

4.Проверить исправность действия клапанной коробки. Для этого нужно произвести резкое продувание и всасывание воздуха через отвод клапанной коробки, находящейся внутри маски. При исправных клапанах слышен стук уларов клапанов, работаю­щих при вдохе и выдохе.

В зимнее время клапаны могут примерзнуть, тогда их можно отогреть, направляя несколько раз струю выдыхаемого воздуха к замерзшему клапану.

Отогрев клапанов следует производить тщательно. Если при завернутой накидной гайке клапаны нельзя отогреть, то в этом случае накидную гайку отвертывают и отогрев производят прямо на клапан. Отдирать клапан руками воспрещается.

Примерзание клапанов к седлу может произойти тогда, когда клапан и седло после работы не просушены.

5.Проверить исправность действия клапана избыточного дав­ления; для этого через отвод клапанной коробки надувают дыха­тельный мешок; избыточный клапан должен при этом открываться без значительных усилий легких.

6.Произвести внешний осмотр дыхательного мешка   для того, чтобы убедиться в его целости.

7.Открыть вентиль кислородного баллона и проверить, посту­пает ли кислород из баллона (по звуку и наполнению мешка).

8.Проверить работу байпаса и легочного автомата. Байпас проверяют нажатием на кнопку (диафрагму); при этом должен быть слышен резкий звук поступающего в мешок кислорода.

Работу легочного автомата проверяют нажатием через мешок на подвижное перо; при этом должен слышаться резкий звук по­ступающего в мешок кислорода.

9.Проверить по манометру давление в кислородном баллоне. Оно должно быть не ниже 150 кг/см2.

НАДЕВАНИЕ, НОШЕНИЕ И СНИМАНИЕ АППАРАТА

1.Перекинуть плечевой ремень через правое плечо и закре­пить аппарат с помощью поясного ремня на левом боку с таким расчетом, чтобы можно было передвигать его вперед и за спину. Инструментальная сумка, надетая на поясном ремне, должна на­ходиться рядом с аппаратом на левом боку.

2.Открыть инструментальную сумку; достать оттуда маску с клапанной коробкой, извлечь из отвода клапанной коробки ре­зиновую пробку и положить ее в инструментальную сумку: путем вдоха высосать через отвод воздух из мешка и произвести выдох в атмосферу через нос. Как только атмосферный воздух из мешка весь выйдет, открыть запорный вентиль баллона и с помощью перьев автомата быстро наполнить мешок примерно на 1/2 его ем­кости кислородом. В случае неисправности перьев автомата кис­лород напускают через байпасе нажатием пальцев руки на его кнопку. Закрыть вентиль баллона и продолжать промывку, делая один выдох в регенеративный патрон, чтобы тем самым промыть и его от атмосферного азота. Далее сделать  выдох  через   нос в атмосферу до полного освобождения мешка; затем открыть вен­тиль баллона и снова наполнить мешок кислородом через автомат. Перед включением сделать глубокий выдох в атмосферу, надеть маску и произвести следующий вдох из мешка.

3. Открыть полностью запорный вентиль кислородного баллона.

Если предстоит длительная работа, то в этом случае необхо­димо с аппаратом взять с собой 1 запасной баллон, предваритель­но проверив легкость привертывания его к аппарату, герметичность и наполнение кислородом.

При снятии аппарата поступают следующим образом: сни­мают маску, закрывают запорный вентиль кислородного баллона и пробкой плотно закрывают дыхательное отверстие клапанной ко­робки. Маску укладывают в сумку, предварительно просушив ее зимой за бортом шинели, а летом на руке или плече, вывернув ее наизнанку. Маска укладывается в сумку в непросушенном виде только как исключение, в тех случаях, когда нет возможности ее просушить. Как правило, аппарат после работы должен быть приведен в порядок.

IV РАБОТА В АППАРАТЕ

При работе в аппарате дыхание должно быть ровным и доста­точно глубоким; частое и неглубокое дыхание ведет к тому, что пользующийся аппаратом будет вдыхать воздух, обогащенный уг­лекислотой.

Во время работы в аппарате нужно следить за показанием ма­нометра. При давлении кислорода в баллоне 20—25 ат. необходимо прекратить работу и сменить баллон. Смена баллона произво­дится следующим образом: прекращают работу, передвигают ап­парат вперед, нажимают на кнопку (диафрагму) байпасса и на­полняют дыхательный мешок кислородом. Затем быстро отверты­вают использованный баллон, предварительно закрыв его вен­тиль, вставляют в гнездо новый наполненный баллон и также быстро при помощи ключа привертывают его к ножке механизма постоянной подачи кислорода, завернув накидную гайку до отказа. Открывают запорный вентиль кислородного баллона, кладут на место ключ и продолжают работу. Вся операция замены баллона должна быть проведена не больше, чем в 20—30 секунд.

Смена баллона производится самим пользующимся аппаратом и, как исключение, с посторонней помощью.

Как после смены баллона, так и вообще при работе в аппа­рате, если чувствуется недостаток кислорода, надо сделать глубо­кий вдох, чтобы начал работать легочный автомат. Если этого не­достаточно, надо нажать на кнопку байпасса пальцем левой   руки.

Еслинаблюдаетсязатруднениепривыдохевследствиепереполнения мешка, то при этом надо сделать глубокий вдох и быст­ро выдохнуть: тогда избыточный воздух пойдет через избыточный клапан.

В случае, если это не помогает, необходимо открыть крышку корпуса, которым прикрывается дыхательный мешок, нажать ру­кой на мешок и одновременно пальцем той же руки нажать на контр-гайку клапана, избыток воздуха выйдет через клапан.

В случае появления признаков головной боли, ощущения кис­лого вкуса во рту, глубокого и частого дыхания необходимо прек­ратить работу, выйти из атмосферы ОВ и снять аппарат.

По окончании работы и возвращении пользующегося аппара­том в помещение поступают следующим образом: чистой тряпоч­кой протирают маску с внутренней стороны, выворачивают ее и кладут для просушки.

Затем отсоединяют регенеративный патрон от нижней соедини­тельной коробки и от гофрированной трубки и вынимают его из корпуса аппарата. Отсоединяют баллон от ножки редуктора. Да­лее отвинчивают винт, закрепляющий нижнюю соединительную ко­робку, просовывают ее в отделение дыхательного мешка и слива­ют через нее воду из последнего, потом выливают воду из соеди­нительной коробки.

Протирают чистой тряпкой нижнюю соединительную и клапан­ную коробки, не касаясь клапанов, и оставляют аппарат в ра­зобранном виде для просушки.

VI. ПОДГОТОВКА АППАРАТА К ДЛИТЕЛЬНОМУ ХРАНЕНИЮ

Кроме указанного выше, дезинфицируют лицевую часть, ме­шок и гофрированные трубки. Для этого поступают так: полость дыхательного мешка, гофрированные трубки и лицевую часть тща­тельно прополаскивают в остуженной кипяченой воде (20—25°С), в которой растворена поваренная соль, из расчета столовая лож­ка на ведро воды.

Промытые мешки, гофрированные трубки и лицевая часть раз­вешиваются и просушиваются в тени под навесом или в хорошо вентилируемом помещении. В процессе сушки, которая длится не­сколько дней (в зависимости от погоды), мешки и маска должны находиться под тщательным наблюдением.

В случае появления на резине плесени в виде слизи мешки снова промывают и сушат. По окончании сушки, указанные дета­ли дезинфицируют внутри водным раствором спирта 4 части спирта, 1 часть воды), просушивают и присыпают тальком снаружи и внутри (гофрированные трубки только внутри). Все металлические детали тщательно протирают.

Ни в коем случае не разрешается смазывать металлические детали каким бы то ни было маслом.

VII.УСЛОВИЯ ХРАНЕНИЯ АППАРАТА

Аппараты должны храниться в помещении при умеренной влажности 56—60% при температуре от + 3°С до + 20°С. Окна хранилища забеливаются или занавешиваются плотной тканью для предохранения резины от разрушающего действия солнечных лу­чей. Аппараты должны находиться на расстоянии не менее 3 м. от отопительных приборов и 0,75 м. от наружных стен; расстояние от верхнего яруса полок до потолка должно быть не меньше 1,5 м., от нижнего яруса до пола не меньше 0,5 м. Приборы хранятся в собранном виде. Для предотвращения случаев разрыва дыхатель­ного мешка в условиях хранения, вентиль баллона должен быть закрытым.

Инструментальные сумки хранятся вместе с аппаратом, прик­репленные к вогнутой стенке поясным ремнем.

VIII.ВЫДАЧА АППАРАТОВ НА РУКИ

На руки выдаются только проверенные и годные для работы аппараты.
